Stepper Motors
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Coil Type | Voltage - Rated | Current Rating (Amps) | Steps per Revolution | Step Angle | Accuracy | Torque - Holding (oz-in / mNm) | Size / Dimension | NEMA Frame Size | Diameter - Shaft | Length - Shaft and Bearing | Mounting Hole Spacing | Termination Style | Operating Temperature | Coil Resistance | Features |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
23KM-K755USTEP MOTOR HYBRID UNIPOLAR 24V |
1,811 |
|
Datasheet |
23KM | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.5 A | 200.0 | 1.8° | - | 169.96 / 1200 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.813" (20.64mm) | 1.856" (47.14mm) | Connector | - | 4.6 Ohms | Round Shaft |
|
23KM-K744BSTEPPER MOTOR HYBRID BIPOLAR 24V |
2,777 |
|
Datasheet |
23KM | Bulk | Active | Hybrid | Bipolar | 24VDC | 2 A | 200.0 | 1.8° | - | 169.96 / 1200 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.813" (20.64mm) | 1.856" (47.14mm) | Connector | - | 2.3 Ohms | Round Shaft |
|
103H7822-5730STEP, F2, SQ.60, 1.8, NEMA, , BI |
3,453 |
|
Datasheet |
H | Box | Active | Hybrid, Dual Shaft | Bipolar | 24VDC | 2 A | 200.0 | 1.8° | - | 194 / 1370 | Square - 2.362" x 2.362" (60.00mm x 60.00mm) | 23 | 0.315" (8.00mm) | 0.811" (20.60mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1.55 Ohms | - |
|
14PM-F150-BPVSSTEP MOTOR |
3,933 |
|
Datasheet |
14PM | Bulk | Active | Hybrid | Bipolar | 24VDC | 1.5 A | 200.0 | 1.8° | - | 32.57 / 230 | Square - 1.378" x 1.378" (35.00mm x 35.00mm) | 14 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.142" (29.00mm) | Wire Leads with Connector | - | 1.8 Ohms | Flatted Shaft |
|
14PM-F447-BPVSSTEPPER MOTOR HYBRID |
4,310 |
|
Datasheet |
14PM | Bulk | Active | Hybrid | Bipolar | 24VDC | 1.5 A | 200.0 | 1.8° | - | 56.64 / 400 | Square - 1.378" x 1.378" (35.00mm x 35.00mm) | 14 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.142" (29.00mm) | Connector | - | 2.2 Ohms | Round Shaft |
|
17PY-Z845-00VSSTEP MOTOR HYBRID UNIPOLAR 24V |
4,750 |
|
Datasheet |
17PY | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.2 A | 400.0 | 0.9° | ±5% | 36.82 / 260 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | -10°C ~ 50°C | 2.9 Ohms | Flatted Shaft |
|
17PY-Z858-00VSSTEP MOTOR HYBRID UNIPOLAR 24V |
1,819 |
|
Datasheet |
17PY | Bulk | Active | Hybrid | Unipolar | 24VDC | 750 mA | 400.0 | 0.9° | ±5% | 36.82 / 260 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | -10°C ~ 50°C | 7.4 Ohms | Flatted Shaft |
|

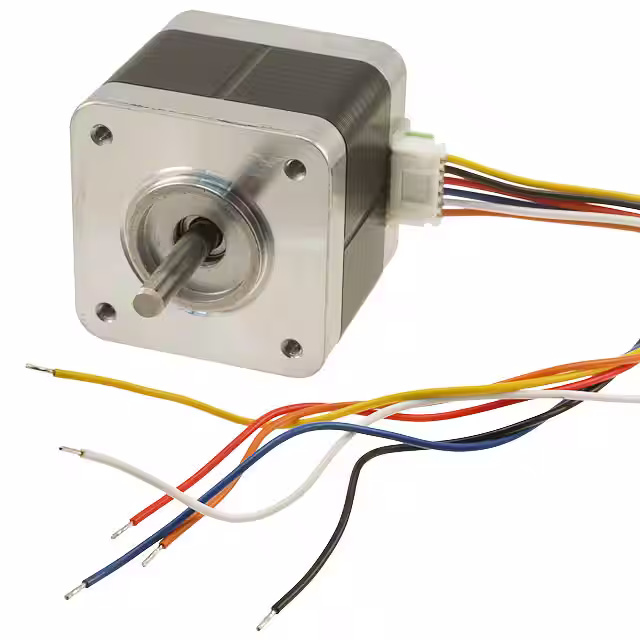

17PM-K845-00VSSTEP MOTOR HYBRID UNIPOLAR 24V |
1,847 |
|
Datasheet |
17PM | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.2 A | 200.0 | 1.8° | ±5% | 38.24 / 270 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.984" (25.00mm) | 1.220" (31.00mm) | Wire Leads | -10°C ~ 50°C | 2.9 Ohms | Flatted Shaft |
|
17PM-KA39USTEP MOTOR HYBRID UNIPOLAR 24V |
2,777 |
|
Datasheet |
17PM | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.4 A | 200.0 | 1.8° | - | 68.69 / 485 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.945" (24.00mm) | 1.220" (31.00mm) | Connector | - | 2.9 Ohms | Round Shaft |
|
17PY-Z845-99VSSTEP MOTOR HYBRID DUAL SHAFT 24V |
3,347 |
|
Datasheet |
17PY | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 1.2 A | 400.0 | 0.9° | ±5% | 36.82 / 260 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | -10°C ~ 50°C | 2.9 Ohms | Flatted Shaft |
|
17PY-Z858-99VSSTEP MOTOR HYBRID DUAL SHAFT 24V |
3,404 |
|
Datasheet |
17PY | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 750 mA | 400.0 | 0.9° | ±5% | 36.82 / 260 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | -10°C ~ 50°C | 7.4 Ohms | Flatted Shaft |
|
17PM-K845-99VSSTEP MOTOR HYBRID DUAL SHAFT 24V |
1,979 |
|
Datasheet |
17PM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 1.2 A | 200.0 | 1.8° | ±5% | 38.24 / 270 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.984" (25.00mm) | 1.220" (31.00mm) | Wire Leads | -10°C ~ 50°C | 2.9 Ohms | Flatted Shaft |
|
17PM-K858-99VSSTEP MOTOR HYBRID DUAL SHAFT 24V |
2,684 |
|
Datasheet |
17PM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 750 mA | 200.0 | 1.8° | ±5% | 38.24 / 270 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.984" (25.00mm) | 1.220" (31.00mm) | Wire Leads | -10°C ~ 50°C | 7.4 Ohms | Flatted Shaft |
|
|
23KY-K251USTEP MOTOR HYBRID UNIPOLAR 24V |
2,481 |
|
Datasheet |
23KY | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.8 A | 400.0 | 0.9° | - | 66.57 / 470 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.813" (20.64mm) | 1.856" (47.14mm) | Connector | - | 1.6 Ohms | Round Shaft |
|
WO-417-13-13STEPPER MOTOR |
3,356 |
|
Datasheet |
- | Tray | Active | - | Bipolar | 24VDC | 800 mA | 400.0 | 0.9° | - | 28.4 / 200.5 | Square - 1.650" L x 1.650" W (41.90mm x 41.90mm) | 17 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.220" (31.00mm) | Wire Leads | -20°C ~ 50°C | 13 Ohms | Round Shaft |
|
17PY-Z455-00VSSTEP MOTOR HYBRID UNIPOLAR 24V |
4,336 |
|
Datasheet |
17PY | Bulk | Active | Hybrid | Unipolar | 24VDC | 800 mA | 400.0 | 0.9° | ±5% | 46.74 / 330 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.787" (20.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | -10°C ~ 50°C | 7.3 Ohms | Flatted Shaft |
|
|
23KY-K040BSTEPPER MOTOR HYBRID BIPOLAR 24V |
2,612 |
|
Datasheet |
23KY | Bulk | Active | Hybrid | Bipolar | 24VDC | 2.8 A | 400.0 | 0.9° | ±5% | 148.71 / 1050 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.813" (20.64mm) | 1.856" (47.14mm) | Connector | - | 0.9 Ohms | Round Shaft |
|
17PM-K444-00VSSTEP MOTOR HYBRID UNIPOLAR 24V |
3,052 |
|
Datasheet |
17PM | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.2 A | 200.0 | 1.8° | ±5% | 48.15 / 340 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.984" (25.00mm) | 1.220" (31.00mm) | Wire Leads | -10°C ~ 50°C | 3.3 Ohms | Flatted Shaft |
|
|
23KY-K050USTEP MOTOR HYBRID UNIPOLAR 24V |
2,425 |
|
Datasheet |
23KY | Bulk | Active | Hybrid | Unipolar | 24VDC | 2 A | 400.0 | 0.9° | - | 126.05 / 890 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.813" (20.64mm) | 1.856" (47.14mm) | Connector | - | 1.8 Ohms | Round Shaft |
|
17PM-K444-99VSSTEP MOTOR HYBRID DUAL SHAFT 24V |
1,971 |
|
Datasheet |
17PM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 1.2 A | 200.0 | 1.8° | ±5% | 48.15 / 340 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.984" (25.00mm) | 1.220" (31.00mm) | Wire Leads | -10°C ~ 50°C | 3.3 Ohms | Flatted Shaft |
