Stepper Motors
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Coil Type | Voltage - Rated | Current Rating (Amps) | Steps per Revolution | Step Angle | Accuracy | Torque - Holding (oz-in / mNm) | Size / Dimension | NEMA Frame Size | Diameter - Shaft | Length - Shaft and Bearing | Mounting Hole Spacing | Termination Style | Operating Temperature | Coil Resistance | Features |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
82930002STEPPER MOTOR PM BIPOLAR 10.4V |
4,476 |
|
Datasheet |
82930 | Bulk | Active | Permanent Magnet | Bipolar | 10.4VDC | 480 mA | 48.0 | 7.5° | - | 25.5 / 180 | Round - 2.280" Dia (57.80mm) | - | 0.157" (4.00mm) | 0.630" (16.00mm) | 2.630" (66.68mm) | Wire Leads | - | 22.3 Ohms | Round Shaft |
|
82930015STEPPER MOTOR PM UNIPOLAR 10.4V |
3,097 |
|
Datasheet |
82930 | Bulk | Active | Permanent Magnet | Unipolar | 10.4VDC | 480 mA | 48.0 | 7.5° | - | 21.9 / 155 | Round - 2.280" Dia (57.80mm) | - | 0.157" (4.00mm) | 0.630" (16.00mm) | 2.630" (66.68mm) | Wire Leads | - | 22.3 Ohms | Round Shaft |
|
82930005MOTOR 829300 - 7 5 48STEP/T - 2 |
1,055 |
|
- |
82930 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
8106242BYG THROUGH-TYPE LEAD SCREW ST |
2,987 |
|
Datasheet |
42BYG | Bulk | Not For New Designs | - | Bipolar | - | 1.5 A | 200.0 | 1.8° | - | - | Square - 1.665" x 1.665" (42.30mm x 42.30mm) | - | - | - | 1.220" (31.00mm) | Connector | - | - | Threaded Shaft |
|

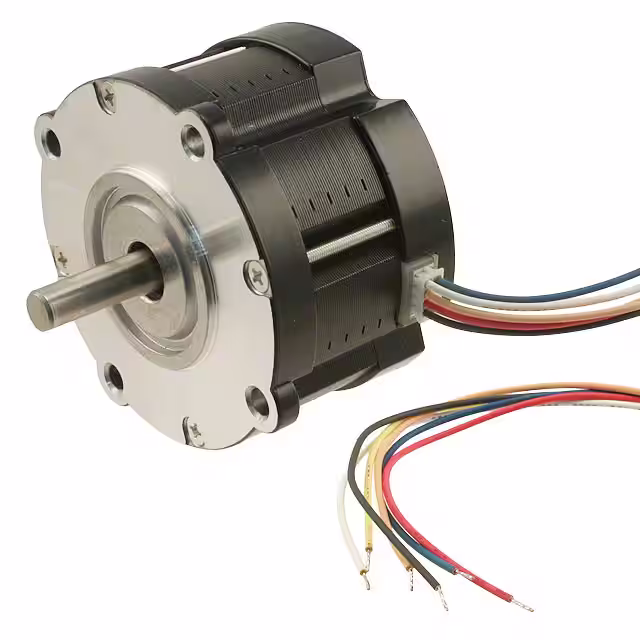

29SM-K250-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
2,771 |
|
Datasheet |
29SM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 1.6 A | 200.0 | 1.8° | ±5% | 82.15 / 580 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 2 Ohms | Round Shaft |
|

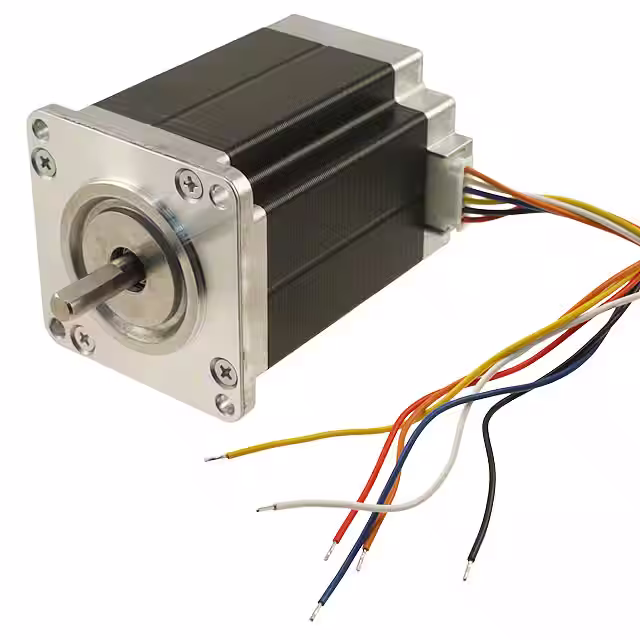

23KM-K748-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
3,893 |
|
Datasheet |
23KM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 2 A | 200.0 | 1.8° | ±5% | 198.28 / 1400 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads with Connector | -10°C ~ 50°C | 2.3 Ohms | Flatted Shaft |
|

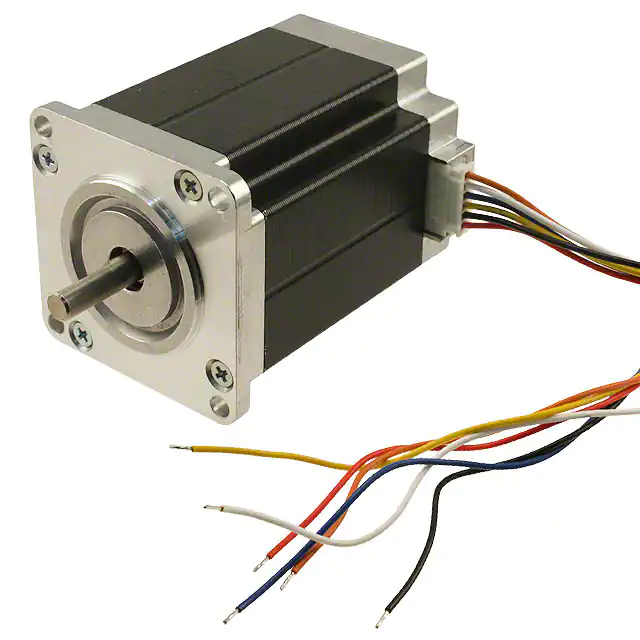

23KM-K743-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
2,153 |
|
Datasheet |
23KM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 3 A | 200.0 | 1.8° | ±5% | 198.28 / 1400 | Square - 2.220" x 2.220" (56.40mm x 56.40mm) | 23 | 0.250" (6.35mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads with Connector | -10°C ~ 50°C | 1.1 Ohms | Flatted Shaft |
|
82940002STEP MOTOR 12.7V 48STEP BIPOLAR |
2,086 |
|
- |
82940 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
82940014MOTOR 829300 - 7 5 48STEP/T - 2 |
2,971 |
|
- |
82940 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
82940015MOTOR 829300 - 7 5 48STEP/T - 4 |
3,600 |
|
- |
82940 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
29SM-K035-00VSTEP MOTOR HYBRID UNIPOLAR 24V |
4,086 |
|
Datasheet |
29SM | Bulk | Active | Hybrid | Unipolar | 24VDC | 2.2 A | 200.0 | 1.8° | ±5% | 127.47 / 900 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1.55 Ohms | Round Shaft |
|
29SM-K379-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
4,633 |
|
Datasheet |
29SM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 1.9 A | 200.0 | 1.8° | ±5% | 116.14 / 820 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1.75 Ohms | Round Shaft |
|
82920007MOTOR 829200 - 7 5 48STEP/T - 2 |
1,904 |
|
- |
82920 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
29SM-K250-00VSTEP MOTOR HYBRID UNIPOLAR 24V |
1,484 |
|
Datasheet |
29SM | Bulk | Active | Hybrid | Unipolar | 24VDC | 1.6 A | 200.0 | 1.8° | ±5% | 82.15 / 580 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 2 Ohms | Round Shaft |
|
29SM-K035-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
2,621 |
|
Datasheet |
29SM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 2.2 A | 200.0 | 1.8° | ±5% | 127.47 / 900 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1.55 Ohms | Round Shaft |
|
29SM-K138-00VSTEP MOTOR HYBRID UNIPOLAR 24V |
2,396 |
|
Datasheet |
29SM | Bulk | Active | Hybrid | Unipolar | 24VDC | 2.6 A | 200.0 | 1.8° | ±5% | 169.96 / 1200 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1.25 Ohms | Round Shaft |
|
29SM-K138-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
3,118 |
|
Datasheet |
29SM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 2.6 A | 200.0 | 1.8° | ±5% | 169.96 / 1200 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1.25 Ohms | Round Shaft |
|
82940003MOTOR 829300 - 7 5 48STEP/T - 4 |
3,402 |
|
- |
82940 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
82940031MOTOR 829400 - 7 5 48STEP/T - 2 |
2,658 |
|
- |
82940 | Bulk | Active | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
|
29SM-K711-99VSTEP MOTOR HYBRID DUAL SHAFT 24V |
2,083 |
|
Datasheet |
29SM | Bulk | Active | Hybrid, Dual Shaft | Unipolar | 24VDC | 3 A | 200.0 | 1.8° | ±5% | 205.36 / 1450 | Round - 2.795" Dia (71.00mm) | - | 0.315" (8.00mm) | 0.984" (25.00mm) | 1.856" (47.14mm) | Wire Leads | -10°C ~ 50°C | 1 Ohms | Round Shaft |
