Stepper Motors
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Coil Type | Voltage - Rated | Current Rating (Amps) | Steps per Revolution | Step Angle | Accuracy | Torque - Holding (oz-in / mNm) | Size / Dimension | NEMA Frame Size | Diameter - Shaft | Length - Shaft and Bearing | Mounting Hole Spacing | Termination Style | Operating Temperature | Coil Resistance | Features |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

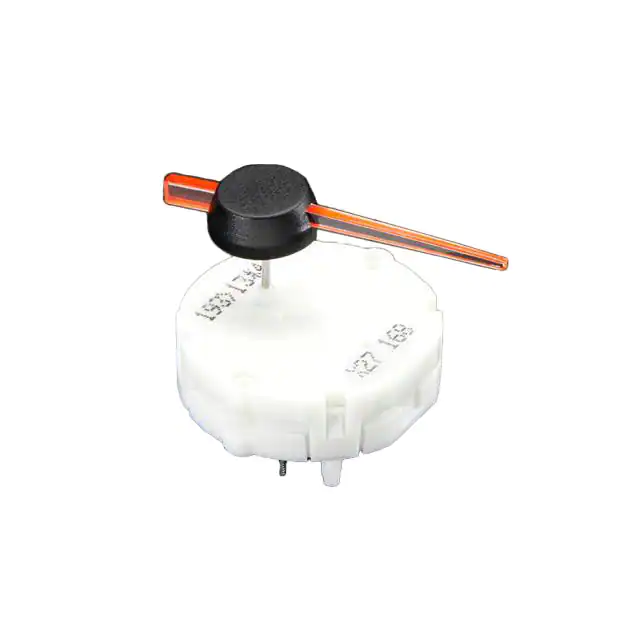

2424AUTOMOTIVE GAUGE STEPPER MOTOR |
4,252 |
|
- |
- | Bulk | Active | - | Bipolar | - | - | 600.0 | 315° | - | - | Round - 1.299" Dia (33.00mm) | 17 | - | - | - | PC Pin | - | 260 Ohms | - |
|
SM-17HS4023STEP MOTOR HYBRID BIPOLAR 12VDC |
1,975 |
|
- |
- | Bulk | Active | Hybrid | Bipolar | 12VDC | 700 mA | 200.0 | 1.8° | - | 19.83 / 140 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.867" (22.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | - | 4 Ohms | Round Shaft |
|
SM-300LSTEP MOTOR HYBRID BIPOLAR |
2,862 |
|
- |
- | Bulk | Active | Hybrid | Bipolar | - | - | - | - | - | - | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.315" (8.00mm) | - | - | Wire Leads with Connector | - | - | Round Shaft |
|
PM20L-180-025PERMANENT MAGNET STEPPER MOTOR |
2,040 |
|
Datasheet |
- | Tray | Active | - | Bipolar | 12VDC | 0.25 A | 20.0 | 18° | - | 1.7 / 11.8 | Round - 0.787" Dia (20.00mm) | - | 0.059" (1.50mm) | 0.394" (10.00mm) | 0.984" (25.00mm) | Wire Leads with Connector | -20°C ~ 50°C | 21.5 Ohms | Round Shaft |
|

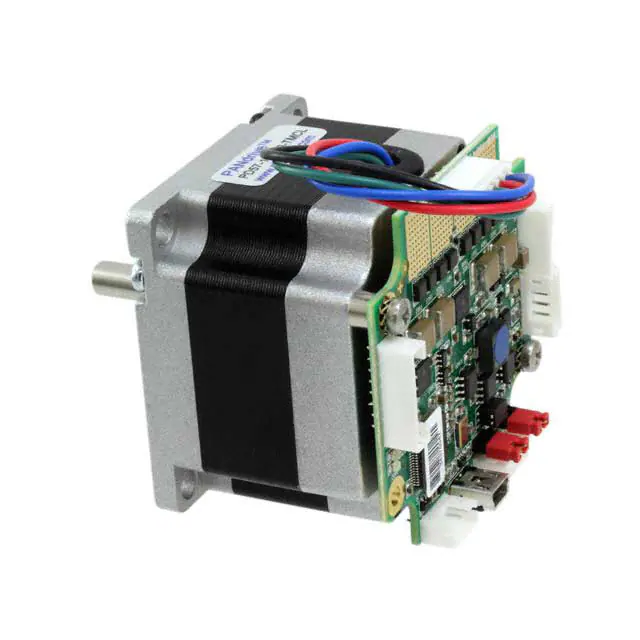

PD57-1-1160-TMCLSTEPPER MOTOR HYBRID BIPOLAR 48V |
1,346 |
|
Datasheet |
PANdrive™ | Case | Active | Hybrid | Bipolar | 48VDC | 2.8 A | 200.0 | 1.8° | - | 77.89 / 550 | Square - 2.362" x 2.362" (60.00mm x 60.00mm) | 23 | 0.250" (6.35mm) | 0.945" (24.00mm) | 1.856" (47.14mm) | Wire Leads with Connector | - | - | Integrated Controller, Flatted Shaft |
|
PD60-4H-1461-COEPANDRIVE/ SMART STEPPER MOTOR, 4 |
2,104 |
|
Datasheet |
PANdrive™ | Bag | Active | Hybrid | Bipolar | 48VDC | 9 A | - | - | - | 424.93 / 3000 | Square - 2.362" x 2.362" (60.00mm x 60.00mm) | 24 | 0.315" (8.00mm) | 0.945" (24.00mm) | 1.856" (47.14mm) | Wire Leads with Connector | -30°C ~ 60°C | - | Integrated Controller, Flatted Shaft |
|
ROB-19515STEP MOTOR 5V |
3,007 |
|
- |
- | Bulk | Active | Permanent Magnet | Bipolar | 5VDC | - | 64.0 | 5.625° | - | - | Round - 1.100" Dia (28.00mm) | - | 0.118" (3.00mm) | 0.394" (10.00mm) | - | Wire Leads with Connector | - | 50 Ohms | Round Shaft |
|
PM25L-075-035PERMANENT MAGNET STEPPER MOTOR |
1,883 |
|
Datasheet |
PM | Tray | Active | - | Bipolar | 12VDC | 0.35 A | 48.0 | 7.5° | - | 3.7 / 26 | Round - 0.984" Dia (25.00mm) | - | 0.079" (2.00mm) | 0.394" (10.00mm) | 1.260" (32.00mm) | Wire Leads with Connector | -20°C ~ 50°C | 14 Ohms | Round Shaft |
|

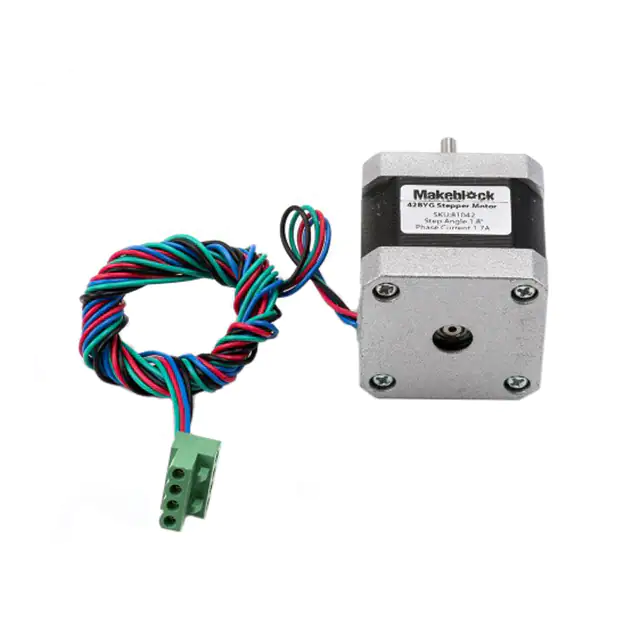

8104242BYG STEPPER MOTOR |
2,206 |
|
Datasheet |
42BYG | Bulk | Active | - | Bipolar | 12VDC | 1.7 A | 200.0 | 1.8° | - | 56.3 / 400 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.157" (4.00mm) | 0.945" (24.00mm) | 1.220" (31.00mm) | Wire Leads with Connector | - | 1.5 Ohms | Flatted Shaft |
|
PM35S-075-038PERMANENT MAGNET STEPPER MOTOR |
3,633 |
|
Datasheet |
- | Tray | Active | - | Bipolar | 24VDC | 0.38 A | 48.0 | 7.5° | - | 6.4 / 45.2 | Round - 1.650" Dia (42.00mm) | - | 0.118" (3.00mm) | 0.394" (10.00mm) | 1.650" (42.00mm) | Wire Leads with Connector | -20°C ~ 50°C | 12 Ohms | - |
|
|
44M100D2BSTEPPER MOTOR PM BIPOLAR 12V |
2,319 |
|
Datasheet |
44M | Bulk | Active | Permanent Magnet | Bipolar | 12VDC | - | 100.0 | 3.6° | ±11% | 6.6 / 46.6 | Round - 1.732" Dia (44.00mm) | - | 0.118" (3.00mm) | 0.450" (11.43mm) | 1.950" (49.48mm) | Wire Leads | 0°C ~ 60°C | 70 Ohms | Round Shaft |
|
|
44M100D1BSTEPPER MOTOR PM BIPOLAR 5V |
3,975 |
|
Datasheet |
44M | Bulk | Active | Permanent Magnet | Bipolar | 5VDC | - | 100.0 | 3.6° | ±11% | 5.5 / 38.8 | Round - 1.732" Dia (44.00mm) | - | 0.118" (3.00mm) | 0.450" (11.43mm) | 1.950" (49.48mm) | Wire Leads | 0°C ~ 60°C | 12.5 Ohms | Round Shaft |
|
8105757BYG STEPPER MOTOR |
3,921 |
|
Datasheet |
- | Bulk | Not For New Designs | - | - | - | 2.8 A | 200.0 | 1.8° | - | 169.96 / 1200 | Square - 2.217" x 2.217" (56.30mm x 56.30mm) | - | 0.315" (8.00mm) | 0.827" (21.00mm) | 1.850" (47.00mm) | Wire Leads | - | - | Flatted Shaft |
|
|
10PM-K013BSTEPPER MOTOR HYBRID BIPOLAR 24V |
2,682 |
|
Datasheet |
10PM | Bulk | Active | Hybrid | Bipolar | 24VDC | 210 mA | 200.0 | 1.8° | - | 6.94 / 49 | Square - 0.984" x 0.984" (25.00mm x 25.00mm) | 10 | 0.197" (5.00mm) | 0.394" (10.00mm) | 0.787" (20.00mm) | Connector | - | 47 Ohms | Round Shaft |
|
PM25S-024-HHF8STEPPER MOTOR PM TAPPED M2.6 |
4,645 |
|
Datasheet |
PM | Bag | Active | Permanent Magnet | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
|
PG15S-J20-HHF3STEP MOTOR PM GEARED BIPOLAR 5V |
2,178 |
|
Datasheet |
PG | Tray | Active | Permanent Magnet Gear Motor | Bipolar | 5VDC | - | 1000.0 | 0.36° | - | - | Round - 0.591" Dia (15.00mm) | - | 0.118" (3.00mm) | 0.354" (9.00mm) | 0.787" (20.00mm) | Wire Leads | 0°C ~ 50°C | 10 Ohms | Round Shaft |
|
|
10PM-K405BSTEPPER MOTOR HYBRID BIPOLAR 24V |
3,958 |
|
Datasheet |
10PM | Box | Active | Hybrid | Bipolar | 24VDC | 1.5 A | 200.0 | 1.8° | - | 17 / 120 | Square - 0.984" x 0.984" (25.00mm x 25.00mm) | 10 | 0.197" (5.00mm) | 0.394" (10.00mm) | 0.787" (20.00mm) | Connector | - | 1.6 Ohms | Round Shaft |
|
17PM-K249BSTEPPER MOTOR HYBRID BIPOLAR 24V |
4,258 |
|
Datasheet |
17PM | Bulk | Active | Hybrid | Bipolar | 24VDC | 600 mA | 200.0 | 1.8° | - | 19.83 / 140 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.945" (24.00mm) | 1.220" (31.00mm) | Connector | - | 5.4 Ohms | Round Shaft |
|
17PM-K249USTEP MOTOR HYBRID UNIPOLAR 24V |
4,414 |
|
Datasheet |
17PM | Bulk | Active | Hybrid | Unipolar | 24VDC | 800 mA | 200.0 | 1.8° | - | 14.16 / 100 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.945" (24.00mm) | 1.220" (31.00mm) | Connector | - | 2.7 Ohms | Round Shaft |
|
17PM-K264USTEP MOTOR HYBRID UNIPOLAR 24V |
4,297 |
|
Datasheet |
17PM | Bulk | Active | Hybrid | Unipolar | 24VDC | 600 mA | 200.0 | 1.8° | - | 14.16 / 100 | Square - 1.654" x 1.654" (42.00mm x 42.00mm) | 17 | 0.197" (5.00mm) | 0.945" (24.00mm) | 1.220" (31.00mm) | Connector | - | 6.9 Ohms | Round Shaft |
