Power Transformers
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Voltage - Primary | Voltage - Secondary (Full Load) | Current - Output (Max) | Primary Winding(s) | Secondary Winding(s) | Center Tap | Power - Max | Mounting Type | Termination Style | Size / Dimension | Height - Seated (Max) | Voltage - Isolation | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

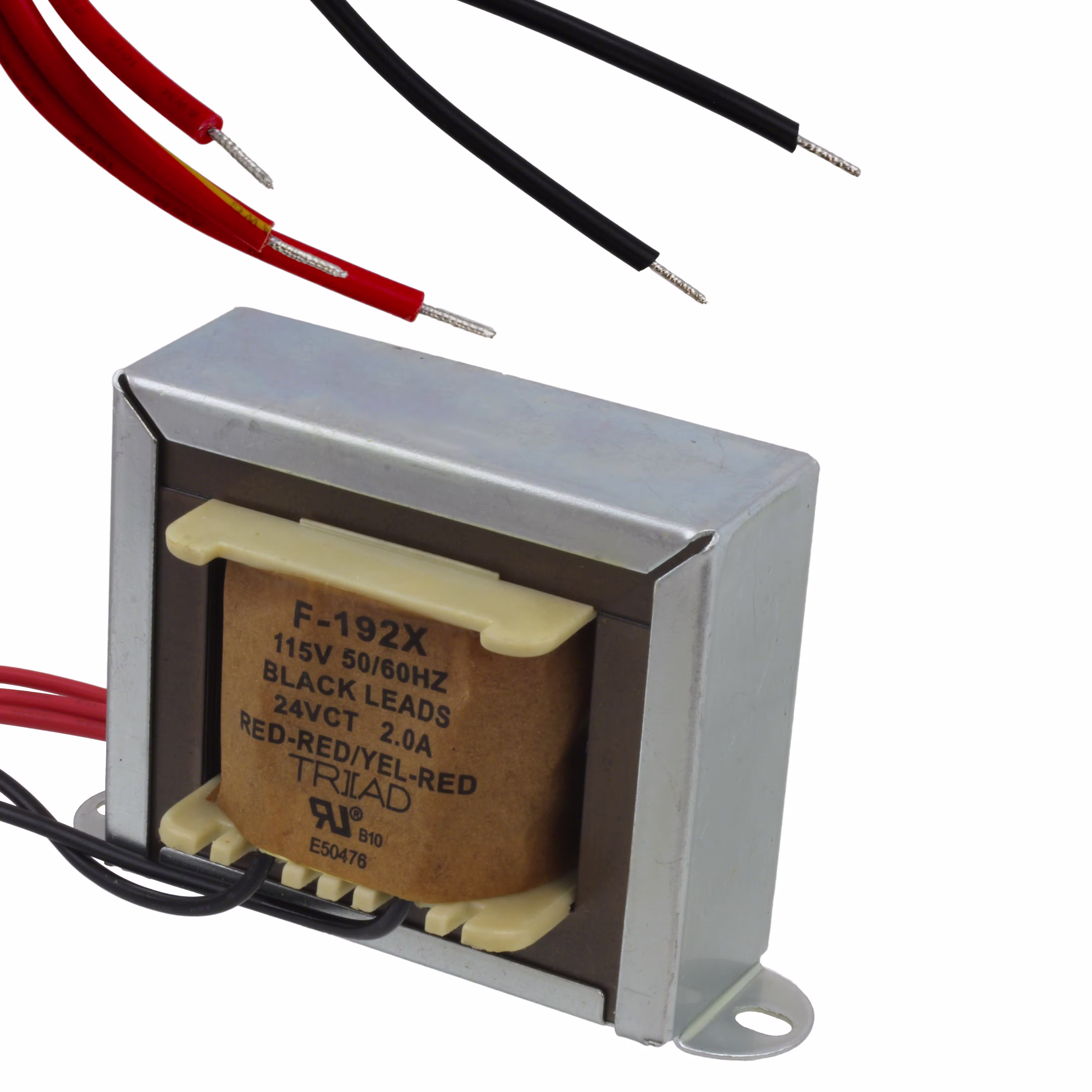

F-192XPWR XFMR LAMINATED 48VA CHAS MT |
1,399 |
|
Datasheet |
Single Secondary | Bulk | Active | Laminated Core | 115V | 24V | 2A | Single | Single | Yes | 48VA | Chassis Mount | Wire Leads | 101.60mm L x 57.15mm W | 65.86mm | 1500Vrms | 2.3 lbs (1 kg) |
|
70055KPWR XFMR TOROIDAL 15VA TH |
3,943 |
|
Datasheet |
7XXXX | Tray | Active | Toroidal | 115V, 230V | Parallel 22V, Series 44V | Parallel 682mA, Series 341mA | Dual | Dual | No | 15VA | Through Hole | PC Pin | 60.00mm L x 60.00mm W | 26.30mm | 4000Vrms | 0.578 lb (262.18 g) |
|
162J120PWR XFMR LAMINATED 36VA TH |
4,712 |
|
Datasheet |
162 | Bulk | Active | Laminated Core | 115V, 230V | Parallel 60V, Series 120V | Parallel 600mA, Series 300mA | Dual | Dual | No | 36VA | Through Hole | PC Pin | 66.68mm L x 55.55mm W | 39.70mm | 2500Vrms | 1.1 lbs (499 g) |
|
L01-6364PWR XFMR TOROIDAL 25VA TH |
1,914 |
|
Datasheet |
L01 | Tray | Active | Toroidal | 115V, 230V | Parallel 18V, Series 36V | Parallel 1.388A, Series 694mA | Dual | Dual | No | 25VA | Through Hole | PC Pin | 60.00mm L x 60.00mm W | 37.50mm | 4000Vrms | 0.959 lb (435 g) |
|
L01-6363PWR XFMR TOROIDAL 25VA TH |
1,487 |
|
Datasheet |
L01 | Tray | Active | Toroidal | 115V, 230V | Parallel 15V, Series 30V | Parallel 1.664A, Series 832mA | Dual | Dual | No | 25VA | Through Hole | PC Pin | 60.00mm L x 60.00mm W | 37.50mm | 4000Vrms | 0.959 lb (435 g) |
|
L01-6361PWR XFMR TOROIDAL 25VA TH |
2,164 |
|
Datasheet |
L01 | Tray | Active | Toroidal | 115V, 230V | Parallel 9V, Series 18V | Parallel 2.754A, Series 1.377A | Dual | Dual | No | 25VA | Through Hole | PC Pin | 60.00mm L x 60.00mm W | 37.50mm | 4000Vrms | 0.959 lb (435 g) |
|
|
FD8-120PWR XFMR LAMINATED 100VA CHAS MT |
2,418 |
|
Datasheet |
Quick Pack | Box | Active | Laminated Core | 115V, 230V | 120V | 850mA | Dual | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect - 0.187" (4.7mm) | 102.39mm L x 57.15mm W | 65.07mm | 2500VAC | 2.8 lbs (1.3 kg) |
|
|
FD8-48PWR XFMR LAMINATED 100VA CHAS MT |
3,804 |
|
Datasheet |
Quick Pack | Box | Active | Laminated Core | 115V, 230V | 48V | 2A | Dual | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect - 0.187" (4.7mm) | 102.39mm L x 57.15mm W | 65.07mm | 2500VAC | 2.8 lbs (1.3 kg) |
|
166L16PWR XFMR LAMINATED 35.2VA CHAS |
4,017 |
|
Datasheet |
166 | Bulk | Active | Laminated Core | 115V | 16V | 2.2A | Single | Single | Yes | 35.2VA | Chassis Mount | Wire Leads | 82.55mm L x 50.80mm W | 50.80mm | 2000Vrms | 1.4 lbs (635 g) |
|
VPT18-2780PWR XFMR TOROIDAL 50VA CHAS MT |
1,180 |
|
Datasheet |
Chassis Mount: World Series™ | Box | Active | Toroidal | 115V, 230V | Parallel 9V, Series 18V | Parallel 5.56A, Series 2.78A | Dual | Dual | No | 50VA | Chassis Mount | Wire Leads | 80.00mm Dia x 33.00mm W | 36.0mm | 4000Vrms | 1.4 lbs (635 g) |
|
62052PWR XFMR TOROIDAL 15VA CHAS MT |
2,767 |
|
Datasheet |
Standard Mini | Tray | Active | Toroidal | 115V, 230V | Parallel 12V, Series 24V | Parallel 1.25A, Series 625mA | Dual | Dual | No | 15VA | Chassis Mount | Wire Leads | - | 24.00mm | 4000Vrms | 0.578 lb (262.18 g) |
|
241-8-12PWR XFMR LAMINATED 100VA CHAS MT |
1,484 |
|
Datasheet |
Two-4-One™ | Box | Active | Laminated Core | 115V | 12.6V | 8A | Single | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect | 102.40mm L x 58.50mm W | 67.70mm | 2500Vrms | 2.8 lbs (1.3 kg) |
|
241-8-10PWR XFMR LAMINATED 100VA CHAS MT |
4,856 |
|
Datasheet |
Two-4-One™ | Box | Active | Laminated Core | 115V | 10V | 10A | Single | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect | 102.40mm L x 58.50mm W | 67.70mm | 2500Vrms | 2.8 lbs (1.3 kg) |
|
62053PWR XFMR TOROIDAL 15VA CHAS MT |
2,019 |
|
Datasheet |
Standard Mini | Tray | Active | Toroidal | 115V, 230V | Parallel 15V, Series 30V | Parallel 1A, Series 500mA | Dual | Dual | No | 15VA | Chassis Mount | Wire Leads | - | 24.00mm | 4000Vrms | 0.578 lb (262.18 g) |
|
166G9PWR XFMR LAMINATED 4.5VA CHAS MT |
4,811 |
|
Datasheet |
166 | Bulk | Active | Laminated Core | 115V | 9V | 500mA | Single | Single | Yes | 4.5VA | Chassis Mount | Wire Leads | 60.45mm L x 35.05mm W | 35.05mm | 2000Vrms | 0.4 lb (181.44 g) |
|
DP-241-8-20PWR XFMR LAMINATED 100VA CHAS MT |
1,647 |
|
Datasheet |
Two-4-One™ | Box | Active | Laminated Core | 115V, 230V | 20V | 5A | Dual | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect | 102.40mm L x 58.50mm W | 67.70mm | 2500Vrms | 2.8 lbs (1.3 kg) |
|
DP-241-8-56PWR XFMR LAMINATED 100VA CHAS MT |
4,128 |
|
Datasheet |
Two-4-One™ | Bulk | Active | Laminated Core | 115V, 230V | 56V | 1.8A | Dual | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect | 102.40mm L x 58.50mm W | 67.70mm | 2500Vrms | 2.8 lbs (1.3 kg) |
|
DP-241-8-28PWR XFMR LAMINATED 100VA CHAS MT |
3,227 |
|
Datasheet |
Two-4-One™ | Box | Active | Laminated Core | 115V, 230V | 28V | 3.6A | Dual | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect | 102.40mm L x 58.50mm W | 67.70mm | 2500Vrms | 2.8 lbs (1.3 kg) |
|
DP-241-8-16PWR XFMR LAMINATED 100VA CHAS MT |
2,853 |
|
Datasheet |
Two-4-One™ | Box | Active | Laminated Core | 115V, 230V | 16V | 6.25A | Dual | Single | Yes | 100VA | Chassis Mount | Solder, Quick Connect | 102.40mm L x 58.50mm W | 67.70mm | 2500Vrms | 2.8 lbs (1.3 kg) |
|
166L8PWR XFMR LAMINATED 17VA CHAS MT |
1,013 |
|
Datasheet |
166 | Bulk | Active | Laminated Core | 115V | 8.5V | 2A | Single | Single | Yes | 17VA | Chassis Mount | Wire Leads | 71.37mm L x 38.10mm W | 42.93mm | 2000Vrms | 0.9 lb (408.23 g) |
