Power Transformers
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Voltage - Primary | Voltage - Secondary (Full Load) | Current - Output (Max) | Primary Winding(s) | Secondary Winding(s) | Center Tap | Power - Max | Mounting Type | Termination Style | Size / Dimension | Height - Seated (Max) | Voltage - Isolation | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
HS1B250PWR XFMR LAMINATED 250VA CHAS MT |
4,841 |
|
Datasheet |
- | Bulk | Active | Laminated Core | 240V, 480V | 120V, 240V | 2.08A | Dual | Dual | No | 250VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
|
369AXPWR XFMR LAMINATED 40VA CHAS MT |
3,957 |
|
Datasheet |
300 | Bulk | Active | Laminated Core | 100V, 110V, 120V, 200V, 220V, 240V | 250V, 6.3V | 115mA, 2A | Dual, Multiple Taps | Dual | Yes | 40VA | Chassis Mount | Wire Leads | 63.50mm L x 69.85mm W | 77.72mm | 2000Vrms | 2.3 lbs (1 kg) |
|
|

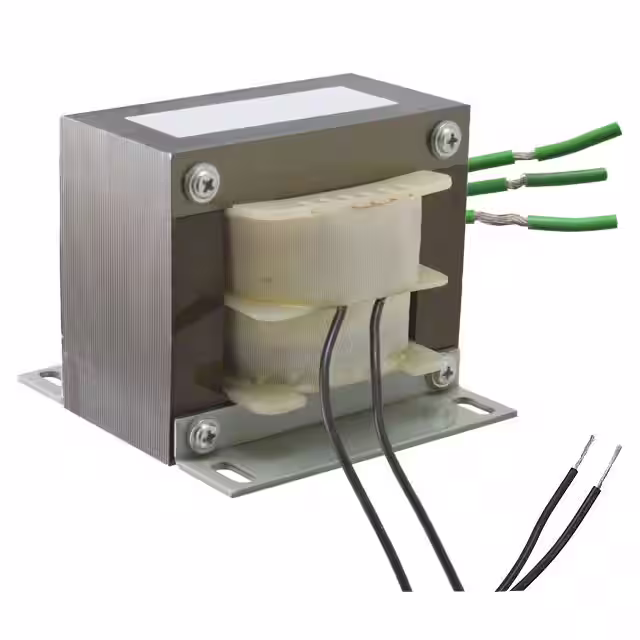

165V12PWR XFMR LAMINATED 252VA CHAS MT |
2,991 |
|
Datasheet |
165 | Bulk | Active | Laminated Core | 115V | 12.6V | 20A | Single | Single | Yes | 252VA | Chassis Mount | Wire Leads | 95.25mm L x 101.60mm W | 79.50mm | 2000Vrms | 5.5 lbs (2.5 kg) |
|
369JXPWR XFMR LAMINATED 50VA CHAS MT |
1,658 |
|
Datasheet |
300 | Bulk | Active | Laminated Core | 100V, 110V, 120V, 200V, 220V, 240V | 500V, 6.3V | 69mA, 2.5A | Dual, Multiple Taps | Dual | Yes | 50VA | Chassis Mount | Wire Leads | 63.50mm L x 69.85mm W | 77.72mm | 2000Vrms | 2.5 lbs (1.1 kg) |
|
MT0050APWR XFMR 50VA CHAS MT |
1,136 |
|
Datasheet |
- | Bulk | Active | - | 220V, 230V, 240V, 440V, 460V, 480V | 110V, 115V, 120V | - | - | - | No | 50VA | Chassis Mount | Terminal Block | 92.46mm L x 76.20mm W | 87.88mm | - | - |
|
1182P30PWR XFMR TOROIDAL 300VA CHAS MT |
2,866 |
|
Datasheet |
1182 | Box | Active | Toroidal | 117V, 234V | Parallel 30V, Series 60V | Parallel 10A, Series 5A | Dual | Dual | No | 300VA | Chassis Mount | Wire Leads | 127.00mm Dia | 47.75mm | 4000Vrms | 6 lbs (2.7 kg) |
|
|

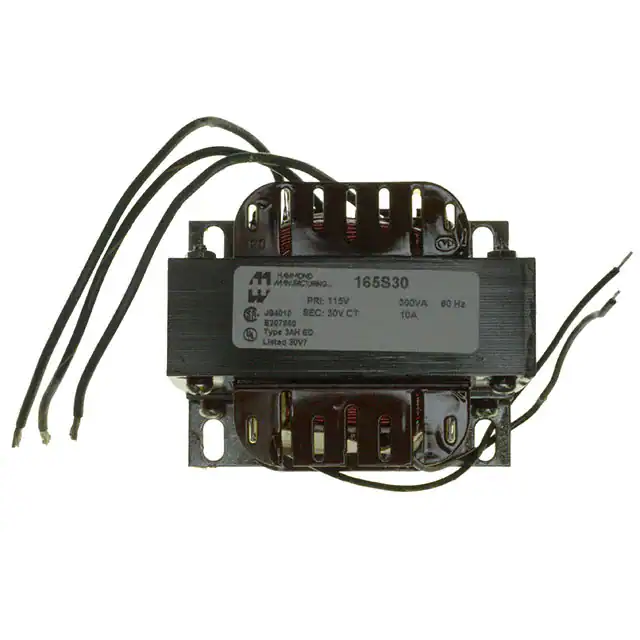

165S30PWR XFMR LAMINATED 300VA CHAS MT |
2,082 |
|
Datasheet |
165 | Bulk | Active | Laminated Core | 115V | 30V | 10A | Single | Single | Yes | 300VA | Chassis Mount | Wire Leads | 114.30mm L x 88.90mm W | 95.25mm | 2000Vrms | 9 lbs (4.1 kg) |
|
1182M117PWR XFMR TOROIDAL 300VA CHAS MT |
4,362 |
|
Datasheet |
1182 | Box | Active | Toroidal | 117V, 234V | Parallel 117V, Series 234V | Parallel 2.56A, Series 1.28A | Dual | Dual | No | 300VA | Chassis Mount | Wire Leads | 127.00mm Dia | 47.75mm | 4000Vrms | 6 lbs (2.7 kg) |
|

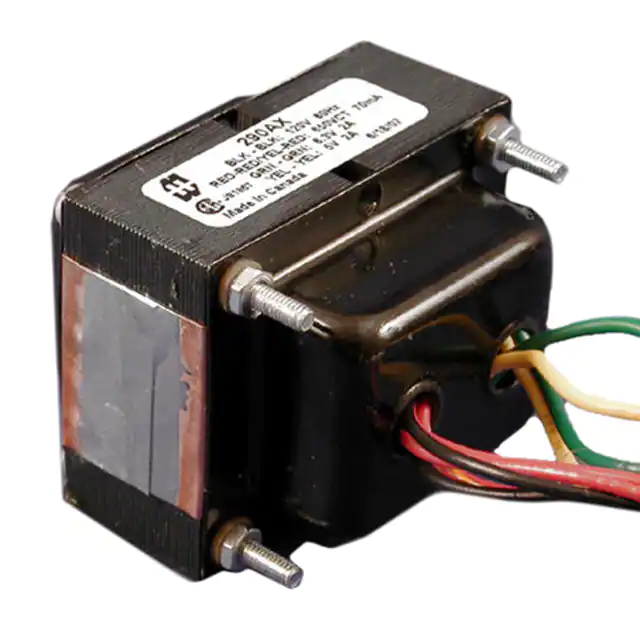

290AXPWR XFMR LAMINATED CHAS MT |
1,922 |
|
Datasheet |
290 | Box | Active | Laminated Core | 120V | 650V, 6.3V, 5V | 100mA, 2.25A, 3A | Single | Triple | Yes | - | Chassis Mount | Wire Leads | 63.50mm L x 71.55mm W | 77.80mm | - | 4 lbs (1.8 kg) |
|
VPT100-5000PWR XFMR TOROIDAL 500VA CHAS MT |
2,702 |
|
Datasheet |
Chassis Mount: World Series™ | Box | Active | Toroidal | 115V, 230V | Parallel 50V, Series 100V | Parallel 10A, Series 5A | Dual | Dual | No | 500VA | Chassis Mount | Wire Leads | 140.00mm Dia x 60.00mm W | 66.0mm | 4000Vrms | 9.3 lbs (4.2 kg) |
|
165V18PWR XFMR LAMINATED 360VA CHAS MT |
4,440 |
|
Datasheet |
165 | Bulk | Active | Laminated Core | 115V | 18V | 20A | Single | Single | Yes | 360VA | Chassis Mount | Wire Leads | 114.30mm L x 101.60mm W | 95.25mm | 2000Vrms | 11 lbs (5 kg) |
|
VPM240-1040PWR XFMR TOROIDAL 250VA CHAS MT |
2,020 |
|
Datasheet |
Toroidal Medical, VPM | Box | Active | Toroidal | 100V, 120V, 220V, 240V | Parallel 120V, Series 240V | Parallel 2.08A, Series 1.04A | Dual, Multiple Taps | Dual | No | 250VA | Chassis Mount | Wire Leads | 123.00mm Dia | 60.00mm | 4000Vrms | 5.6 lbs (2.5 kg) |
|
E200EPWR XFMR LAMINATED 200VA CHAS MT |
1,075 |
|
Datasheet |
SBE | Box | Active | Laminated Core | 120V, 240V | 24V | - | Dual, Multiple Taps | Single | No | 200VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
|
273XPWR XFMR LAMINATED 120VA CHAS MT |
2,952 |
|
Datasheet |
273 | Bulk | Active | Laminated Core | 115V | 700V, 6.3V, 5V | 126mA, 4A, 2A | Single | Triple | Yes | 120VA | Chassis Mount | Wire Leads | 63.50mm L x 95.25mm W | 77.72mm | 2000Vrms | 4.6 lbs (2.1 kg) |
|
167V22PWR XFMR LAMINATED 440VA CHAS MT |
4,949 |
|
Datasheet |
167 | Bulk | Active | Laminated Core | 115V | 22V | 20A | Single | Single | Yes | 440VA | Chassis Mount | Wire Leads | 95.25mm L x 127.00mm W | 115.82mm | 2000Vrms | 14 lbs (6.4 kg) |
|
290BEXPWR XFMR LAMINATED CHAS MT |
4,444 |
|
Datasheet |
290 | Box | Active | Laminated Core | 240V | 660V, 6V, 5V | 138mA, 3A, 3A | Single | Triple | Yes | - | Chassis Mount | Wire Leads | 71.45mm L x 103.20mm W | 87.33mm | - | 5.4 lbs (2.4 kg) |
|
291AEXPWR XFMR LAMINATED CHAS MT |
4,763 |
|
Datasheet |
291 | Box | Active | Laminated Core | 100V, 110V, 120V, 210V, 220V, 230V, 240V | 650V, 6.3V, 5V | 100mA, 2.25A, 3A | Dual, Multiple Taps | Triple | Yes | - | Chassis Mount | Wire Leads | 63.50mm L x 71.55mm W | 77.80mm | - | 3 lbs (1.4 kg) |
|
290CXPWR XFMR LAMINATED CHAS MT |
4,361 |
|
Datasheet |
290 | Box | Active | Laminated Core | 120V | 650V, 6.3V, 5V | 207mA, 4A, 3A | Single | Triple | Yes | - | Chassis Mount | Wire Leads | 79.38mm L x 103.20mm W | 96.85mm | - | 6.8 lbs (3.1 kg) |
|
266N48PWR XFMR LAMINATED 192VA CHAS MT |
2,830 |
|
Datasheet |
266 | Bulk | Active | Laminated Core | 117V, 234V | Parallel 24V, Series 48V | Parallel 8A, Series 4A | Dual | Dual | No | 192VA | Chassis Mount | Wire Leads | 87.38mm L x 91.95mm W | 107.19mm | 2000Vrms | 8 lbs (3.6 kg) |
|
SLT-300PWR XFMR LAMINATED 300VA CHAS MT |
3,606 |
|
Datasheet |
SLT | Bulk | Active | Laminated Core | 277V | 120V | 2.5A | Single | Single | Yes | 300VA | Chassis Mount | Terminal Block | 106.68mm L x 103.51mm W | 95.30mm | 4000Vrms | 7 lbs (3.2 kg) |
