Power Transformers
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Voltage - Primary | Voltage - Secondary (Full Load) | Current - Output (Max) | Primary Winding(s) | Secondary Winding(s) | Center Tap | Power - Max | Mounting Type | Termination Style | Size / Dimension | Height - Seated (Max) | Voltage - Isolation | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

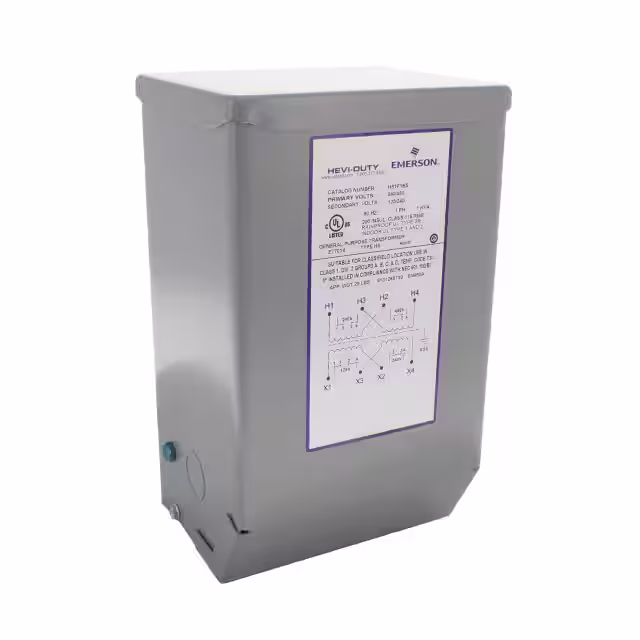

HS1F1BSPWR XFMR LAMINATED 1000VA CHAS |
2,087 |
|
Datasheet |
- | Bulk | Active | Laminated Core | 240V, 480V | 120V, 240V | 8.33A | Dual | Dual | No | 1000VA | Chassis Mount | Solder, Quick Connect | 152.40mm L x 127.00mm W | 254.00mm | - | - |
|
1182Q240PPWR XFMR TOROIDAL 1500VA CHAS MT |
1,504 |
|
Datasheet |
1182 | Box | Active | Toroidal | 117V, 234V | 240V | 6.3A | Dual | Single | No | 1500VA | Chassis Mount | Wire Leads | 187.96mm Dia | 82.55mm | 4000Vrms | 17 lbs (7.7 kg) |
|
VPM240-10400PWR XFMR TOROIDAL 2500VA CHAS MT |
2,950 |
|
Datasheet |
Toroidal Medical, VPM | Box | Active | Toroidal | 100V, 120V, 220V, 240V | Parallel 120V, Series 240V | Parallel 21.8A, Series 10.4A | Dual, Multiple Taps | Dual | No | 2500VA | Chassis Mount | Wire Leads | 215.00mm Dia | 120.00mm | 4000Vrms | 47 lbs (21.3 kg) |
|
E750THPWR XFMR LAMINATED 750VA CHAS MT |
4,954 |
|
Datasheet |
SBE | Bulk | Active | Laminated Core | - | - | - | Single, Multiple Taps | Dual | No | 750VA | Chassis Mount | Solder, Quick Connect | - | 141.20mm | - | - |
|
VPM240-12500PWR XFMR TOROIDAL 3000VA CHAS MT |
1,013 |
|
Datasheet |
Toroidal Medical, VPM | Bulk | Active | Toroidal | 208V, 240V | Parallel 120V, Series 240V | Parallel 25A, Series 12.5A | Dual, Multiple Taps | Dual | No | 3000VA | Chassis Mount | Wire Leads | 222.00mm Dia | 130.00mm | 4000Vrms | 56 lbs (25.4 kg) |
|
HS14F1BSPWR XFMR LAMINATED 1000VA CHAS |
4,574 |
|
Datasheet |
- | Bulk | Active | Laminated Core | - | - | 9.1A | Dual, Multiple Taps | Dual | No | 1000VA | Chassis Mount | Solder, Quick Connect | 152.40mm L x 127.00mm W | 254.00mm | - | - |
|
VPM240-15600PWR XFMR TOROIDAL 3750VA CHAS MT |
1,738 |
|
Datasheet |
Toroidal Medical, VPM | Bulk | Active | Toroidal | 208V, 240V | Parallel 120V, Series 240V | Parallel 31.2A, Series 15.6A | Dual, Multiple Taps | Dual | No | 3750VA | Chassis Mount | Wire Leads | 235.00mm Dia | 140.00mm | 4000Vrms | 67 lbs (30.4 kg) |
|
CE1500THPWR XFMR LAMINATED 1500VA CHAS |
3,819 |
|
Datasheet |
Ice International | Bulk | Active | Laminated Core | - | - | - | Single, Multiple Taps | - | Yes | 1500VA | Chassis Mount | Solder, Quick Connect | - | 5.630" (143.00mm) | - | - |
|
VPM240-20800PWR XFMR TOROIDAL 5000VA CHAS MT |
1,069 |
|
Datasheet |
Toroidal Medical, VPM | Bulk | Active | Toroidal | 208V, 240V | Parallel 120V, Series 240V | Parallel 41.6A, Series 20.8A | Dual, Multiple Taps | Dual | No | 5000VA | Chassis Mount | Wire Leads | 277.00mm Dia | 140.00mm | 4000Vrms | 91 lbs (41.3 kg) |
|
CE2000THPWR XFMR LAMINATED 2000VA CHAS |
3,145 |
|
Datasheet |
Ice International | Bulk | Active | Laminated Core | - | - | - | Single, Multiple Taps | - | Yes | 2000VA | Chassis Mount | Solder, Quick Connect | - | 5.630" (143.00mm) | - | - |
|
HPI-20PWR XFMR LAMINATED 2000VA CHAS |
2,767 |
|
Datasheet |
HPI | Bulk | Active | Laminated Core | 115V, 230V | Parallel 115V, Series 230V | Parallel 17.4A, Series 8.7A | Dual, Multiple Taps | Dual | No | 2000VA | Chassis Mount | Terminal Block | 190.50mm L x 133.70mm W | 166.50mm | 4000Vrms | 41 lbs (18.6 kg) |
|
HPI-27PWR XFMR LAMINATED 2750VA CHAS |
2,988 |
|
Datasheet |
HPI | Bulk | Active | Laminated Core | 115V, 230V | Parallel 115V, Series 230V | Parallel 24A, Series 12A | Dual, Multiple Taps | Dual | No | 2750VA | Chassis Mount | Terminal Block | 190.50mm L x 149.70mm W | 166.50mm | 4000Vrms | 48 lbs (21.8 kg) |
|
MED2000PWR XFMR TOROIDAL 2000VA CHAS MT |
2,735 |
|
Datasheet |
- | Bulk | Active | Toroidal | 100V, 120V | Parallel 120V, Series 240V | Parallel 16.67A, Series 8.33A | Dual, Multiple Taps | Dual | No | 2000VA | Chassis Mount | Wire Leads | - | 101.60mm | - | 32 lbs (14.5 kg) |
|
HS14F2BSPWR XFMR LAMINATED 2000VA CHAS |
2,720 |
|
Datasheet |
- | Bulk | Active | Laminated Core | - | - | 18.2A | Dual, Multiple Taps | Dual | No | 2000VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
|
PWDP13017PWR XFMR LAMINATED CHAS MT |
2,598 |
|
Datasheet |
PWDAHL | Case | Active | Laminated Core | 115V, 230V | 6320V, 245V | 350mA | - | Dual | - | - | Chassis Mount | Terminal Block | 181.74mm L x 190.50mm W | 241.30mm | - | 104 lb (47.2 kg) |
|
HS5F7.5ASPWR XFMR LAMINATED 7500VA CHAS |
2,148 |
|
Datasheet |
- | Bulk | Active | Laminated Core | 240V, 480V | 120V, 240V | 62.5A | Dual, Multiple Taps | Dual | No | 7500VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
|
CE2000MHPWR XFMR LAMINATED 2000VA CHAS |
3,111 |
|
Datasheet |
Ice International | Bulk | Active | Laminated Core | - | - | - | Single, Multiple Taps | - | Yes | 2000VA | Chassis Mount | Solder, Quick Connect | - | 5.630" (143.00mm) | - | - |
|
HS12F5ASPWR XFMR LAMINATED 5000VA CHAS |
3,710 |
|
Datasheet |
- | Bulk | Active | Laminated Core | - | 120V, 240V | 41.6A | Dual, Multiple Taps | Dual | No | 5000VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
|
HS14F3BSPWR XFMR LAMINATED 3000VA CHAS |
2,339 |
|
Datasheet |
- | Bulk | Active | Laminated Core | - | - | - | Dual, Multiple Taps | Dual | No | 3000VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
|
HS5F10ASPWR XFMR LAMINATED 10000VA CHAS |
3,280 |
|
Datasheet |
- | Bulk | Active | Laminated Core | 240V, 480V | 120V, 240V | 83.3A | Dual, Multiple Taps | Dual | No | 10000VA | Chassis Mount | Solder, Quick Connect | - | - | - | - |
