Power Transformers
| Photo | Mfr. Part # | Availability | Quantity | Datasheet | Series | Packaging | Product Status | Type | Voltage - Primary | Voltage - Secondary (Full Load) | Current - Output (Max) | Primary Winding(s) | Secondary Winding(s) | Center Tap | Power - Max | Mounting Type | Termination Style | Size / Dimension | Height - Seated (Max) | Voltage - Isolation | Weight |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
161E24PWR XFMR LAMINATED 1.2VA TH |
1,719 |
|
Datasheet |
161 | Bulk | Active | Laminated Core | 115V | Parallel 12V, Series 24V | Parallel 100mA, Series 50mA | Single | Single, Multiple Taps | No | 1.2VA | Through Hole | PC Pin | 35.05mm L x 30.23mm W | 30.99mm | 2000Vrms | 0.19 lb (86.18 g) |
|
164F120PWR XFMR LAMINATED 6VA TH |
1,567 |
|
Datasheet |
164 | Bulk | Active | Laminated Core | 115V | Parallel 60V, Series 120V | Parallel 100mA, Series 50mA | Single | Dual | No | 6VA | Through Hole | PC Pin | 41.28mm L x 33.32mm W | 33.32mm | 2500Vrms | 0.44 lb (199.58 g) |
|
162E56PWR XFMR LAMINATED 2.4VA TH |
3,386 |
|
Datasheet |
162 | Bulk | Active | Laminated Core | 115V, 230V | Parallel 28V, Series 56V | Parallel 90mA, Series 45mA | Dual | Dual | No | 2.4VA | Through Hole | PC Pin | 34.93mm L x 28.58mm W | 30.15mm | 2500Vrms | 0.25 lb (113.4 g) |
|
|
161E28PWR XFMR LAMINATED 1.2VA TH |
3,221 |
|
Datasheet |
161 | Bulk | Active | Laminated Core | 115V | Parallel 14V, Series 28V | Parallel 80mA, Series 40mA | Single | Single, Multiple Taps | No | 1.2VA | Through Hole | PC Pin | 35.05mm L x 30.23mm W | 30.99mm | 2000Vrms | 0.2 lb (90.72 g) |
|
TCT3-04E07AEPWR XFMR LAMINATED 2.5VA CHAS MT |
4,742 |
|
Datasheet |
Class 2, TCT | Box | Active | Laminated Core | 240V | 12V | 208mA | Single | Single | No | 2.5VA | Chassis Mount | Solder, Quick Connect | 60.00mm L x 42.50mm W | 54.10mm | 1500Vrms | 0.5 lb (226.8 g) |
|
PC-24-180PWR XFMR LAMINATED 4.4VA TH |
4,576 |
|
Datasheet |
PC | Box | Active | Laminated Core | 115V | Parallel 12V, Series 24V | Parallel 360mA, Series 180mA | Single | Dual | No | 4.4VA | Through Hole | PC Pin | 41.30mm L x 31.80mm W | 34.92mm | 1500Vrms | 0.313 lb (141.97 g) |
|
FS24-045PWR XFMR LAMINATED 1.1VA TH |
4,242 |
|
Datasheet |
Split Pack™ | Box | Active | Laminated Core | 115V, 230V | Parallel 12V, Series 24V | Parallel 90mA, Series 45mA | Dual | Dual | No | 1.1VA | Through Hole | PC Pin | 34.93mm L x 28.56mm W | 23.80mm | 2500Vrms | 0.17 lb (77.11 g) |
|
|
3FS-436PWR XFMR LAMINATED 6VA TH |
4,881 |
|
Datasheet |
3FS-4xx | Tube | Active | Laminated Core | 115V | Parallel 18V, Series 36V | Parallel 340mA, Series 170mA | Single | Dual | No | 6VA | Through Hole | PC Pin | 41.50mm L x 34.83mm W | 34.55mm | 2500Vrms | - |
|

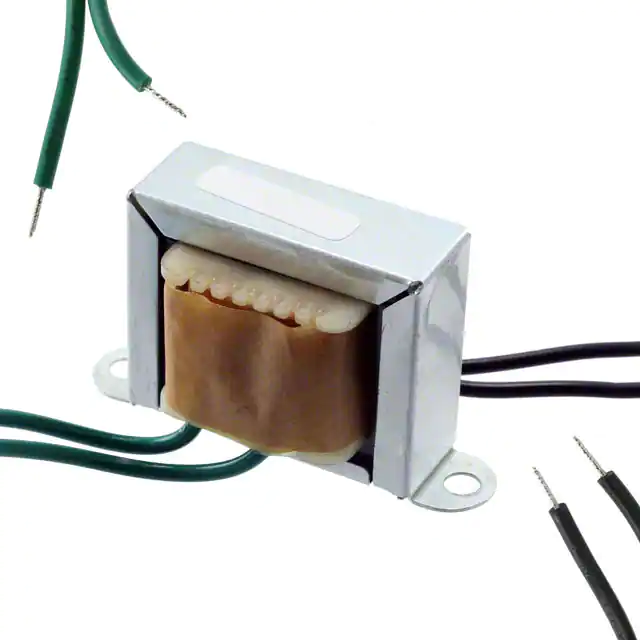

F-113XPWR XFMR LAMINATED 1.8VA CHAS MT |
3,430 |
|
Datasheet |
Single Secondary | Box | Active | Laminated Core | 115V | 12V | 150mA | Single | Single | No | 1.8VA | Chassis Mount | Wire Leads | 60.32mm L x 34.93mm W | 34.93mm | 1500Vrms | 0.4 lb (181.44 g) |
|
187A10PWR XFMR LAMINATED 2.5VA CHAS MT |
2,632 |
|
Datasheet |
187 | Box | Active | Laminated Core | 115V | 10V | 250mA | Single | Single | Yes | 2.5VA | Chassis Mount | Solder, Quick Connect | 52.32mm L x 36.45mm W | 29.97mm | 2000Vrms | 0.32 lb (145.15 g) |
|
160G34PWR XFMR LAMINATED 10VA TH |
2,184 |
|
Datasheet |
160 | Bulk | Active | Laminated Core | 115V, 230V | Parallel 17V, Series 34V | Parallel 600mA, Series 300mA | Dual | Single, Multiple Taps | No | 10VA | Through Hole | PC Pin | 49.28mm L x 36.58mm W | 42.93mm | 2000Vrms | 0.6 lb (272.16 g) |
|
PC-24-50PWR XFMR LAMINATED 1.2VA TH |
1,996 |
|
Datasheet |
PC | Box | Active | Laminated Core | 115V | Parallel 12V, Series 24V | Parallel 100mA, Series 50mA | Single | Dual | No | 1.2VA | Through Hole | PC Pin | 34.90mm L x 28.60mm W | 30.15mm | 1500Vrms | - |
|
|
160E34PWR XFMR LAMINATED 1.2VA TH |
3,066 |
|
Datasheet |
160 | Bulk | Active | Laminated Core | 115V, 230V | Parallel 17V, Series 34V | Parallel 70mA, Series 35mA | Dual | Single, Multiple Taps | No | 1.2VA | Through Hole | PC Pin | 35.05mm L x 30.23mm W | 30.99mm | 2000Vrms | 0.19 lb (86.18 g) |
|
|
F-143XPPWR XFMR LAMINATED 4.5VA CHAS MT |
4,727 |
|
Datasheet |
Single Primary | Box | Active | Laminated Core | 115V | Parallel 15V, Series 30V | Parallel 300mA, Series 150mA | Single | Dual | No | 4.5VA | Chassis Mount | PC Pin | 60.32mm L x 31.75mm W | 36.50mm | 1500Vrms | 0.469 lb (212.73 g) |
|
|
F4-10PWR XFMR LAMINATED 6VA CHAS MT |
2,947 |
|
Datasheet |
Quick Pack | Bulk | Active | Laminated Core | 115V | 10V | 600mA | Single | Single | Yes | 6VA | Chassis Mount | Solder, Quick Connect - 0.187" (4.7mm) | 60.33mm L x 31.75mm W | 34.93mm | 2500VAC | 0.44 lb (199.58 g) |
|
187A16PWR XFMR LAMINATED 2.4VA CHAS MT |
4,514 |
|
Datasheet |
187 | Box | Active | Laminated Core | 115V | 16V | 150mA | Single | Single | Yes | 2.4VA | Chassis Mount | Solder, Quick Connect | 52.32mm L x 36.45mm W | 29.97mm | 2000Vrms | 0.35 lb (158.76 g) |
|
164E16PWR XFMR LAMINATED 2.4VA TH |
2,461 |
|
Datasheet |
164 | Bulk | Active | Laminated Core | 115V | Parallel 8V, Series 16V | Parallel 300mA, Series 150mA | Single | Dual | No | 2.4VA | Through Hole | PC Pin | 34.93mm L x 28.56mm W | 30.18mm | 2500Vrms | 0.25 lb (113.4 g) |
|
FS10-600PWR XFMR LAMINATED 6VA TH |
1,492 |
|
Datasheet |
Split Pack™ | Box | Active | Laminated Core | 115V, 230V | Parallel 5V, Series 10V | Parallel 1.2A, Series 600mA | Dual | Dual | No | 6VA | Through Hole | PC Pin | 41.28mm L x 33.32mm W | 33.32mm | 2500Vrms | 0.44 lb (199.58 g) |
|
FS28-200PWR XFMR LAMINATED 6VA TH |
2,590 |
|
Datasheet |
Split Pack™ | Box | Active | Laminated Core | 115V, 230V | Parallel 14V, Series 28V | Parallel 400mA, Series 200mA | Dual | Dual | No | 6VA | Through Hole | PC Pin | 41.28mm L x 33.32mm W | 33.32mm | 2500Vrms | 0.44 lb (199.58 g) |
|
183E12PWR XFMR LAMINATED 2.5VA TH |
2,707 |
|
Datasheet |
183 | Bulk | Active | Laminated Core | 115V, 230V | Parallel 6.3V, Series 12.6V | Parallel 400mA, Series 200mA | Dual | Dual | No | 2.5VA | Through Hole | PC Pin | 41.28mm L x 36.50mm W | 28.58mm | 4000Vrms | 0.17 lb (77.11 g) |
